Bộ mã hóa quay HeavyDuty – nhà vô địch hạng nặng có độ chính xác cao

Các bộ mã hóa quay nặng của HeavyDuty từ Baumer Hzigner là bản gốc của trực tiếp. Cách đây hơn nửa thế kỷ, Baumer Hzigner đã phát triển loại mã hóa quay đặc biệt đáng tin cậy và mạnh mẽ này. Kể từ đó, chúng đã được sử dụng trong tất cả các tình huống mà việc đi là khó khăn và thất bại không phải là một lựa chọn. Điều gì phân biệt chính xác một bộ mã hóa quay HeavyDuty và những tùy chọn nào họ cung cấp cho người dùng ?

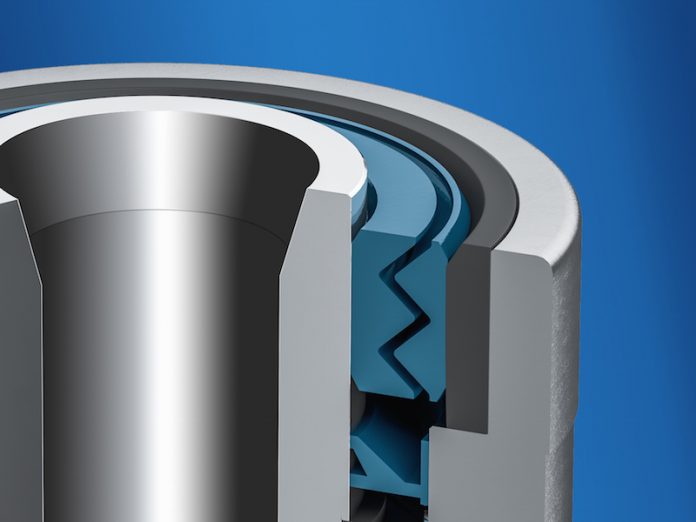

Khái niệm không thấm nước nặng của HeavyDuty từ Baumer phù hợp với các lớp bảo vệ IP 66 và IP 67 trong phạm vi nhiệt độ rộng lên tới +95 độ C. Nhờ sự kết hợp khéo léo giữa mê cung và phốt trục, bộ mã hóa quay Baumer HeavyDuty được bảo vệ tối ưu vĩnh viễn trước mọi loại chất rắn, độ ẩm và nhiễm bẩn do tuân thủ.

Cần cẩu dockside dỡ hàng ngàn tấn hàng hóa vận chuyển hàng ngày. Hệ thống băng tải chở hàng ngàn tấn quặng khai thác từ các nhà máy khai thác trên nhiều km. Thang máy chở hàng ngàn người mỗi ngày. Dây chuyền sản xuất tự động mà ô tô trong các giai đoạn lắp ráp khác nhau được vận chuyển. Cầu nâng với tổng trọng lượng 1000 tấn có thể chở nhiều tàu cùng một lúc và được nâng nhiều lần mỗi ngày để cho phép tàu đi qua. Những điều này và nhiều kịch bản ứng dụng khác tạo thành thế giới của bộ mã hóa quay HeavyDuty – bất cứ lúc nào các nhiệm vụ khó khăn phải được thực hiện một cách đáng tin cậy trong các điều kiện khó khăn và trong thời gian dài.

Thuật ngữ này đã được liên kết với Hzigner Berlin từ những năm 1950, khi công ty thành lập lớp mã hóa quay tối cao. Kể từ thời điểm đó, Hzigner Berlin, ngày nay thuộc về chuyên gia cảm biến Baumer, đã liên tục cải tiến các sản phẩm của mình và vẫn được coi là nhà cung cấp chuyên gia về bộ mã hóa quay HeavyDuty. Nhưng chúng ta có ý nghĩa gì khi chúng ta nói về các sản phẩm của HeavyDuty? Rốt cuộc, thuật ngữ này không được bảo vệ về mặt pháp lý hoặc quy định bởi một tiêu chuẩn. Nhiệm vụ nặng nề như vậy chỉ đơn giản là khó mặc. Một lý do có thể khiến một số người nghĩ rằng bộ mã hóa quay HeavyDuty chỉ đơn giản là bộ mã hóa với tường nhà dày và chống gỉ. Trong thực tế, thuật ngữ này biểu thị nhiều hơn nhiều.

Điều gì làm cho một bộ mã hóa quay vòng SeverDutyD ?

Đối với Baumer Hzigner, thì Nặng Nặng là một lời hứa hiệu suất bao gồm tất cả. Trước hết, điều này có nghĩa là một bộ mã hóa quay như vậy không bao giờ làm cho người dùng của nó thất vọng, ngay cả trong những điều kiện khó khăn nhất. Và thứ hai là các đối thủ nặng ký này hoạt động chính xác như các bộ mã hóa quay vòng nhỏ của Elena trong một khoảng thời gian dài. Bộ mã hóa quay HeavyDuty từ Baumer Hzigner thực hiện điều này thông qua bốn đặc điểm:

Độ chính xác: Bộ mã hóa quay phải cung cấp tín hiệu đáng tin cậy để cho phép người dùng điều khiển và điều chỉnh chính xác các ổ đĩa và máy phát. Hệ thống điều khiển nhà máy sử dụng các tín hiệu này để theo dõi tốc độ của các ổ đĩa hoặc cho phản hồi vị trí của các bộ phận máy. Đối với bộ điều khiển, thông tin này là cách duy nhất để nhận thông tin và can thiệp, ví dụ, nếu một ổ đĩa vượt quá hoặc giảm dưới giới hạn tốc độ xác định. Vì các máy móc và hệ thống thường rất lớn – cần cẩu, máy xúc lật, máy cán, máy hủy rác – chúng có thể mang lại ấn tượng như đã nói ở trên rằng độ chính xác không quan trọng lắm. Đó là một sai lầm. Đặc biệt vì tải nặng được di chuyển với lực lớn, các lỗi đo nhỏ có thể gây hậu quả lớn, ví dụ, khi đặt một container nặng vài tấn.

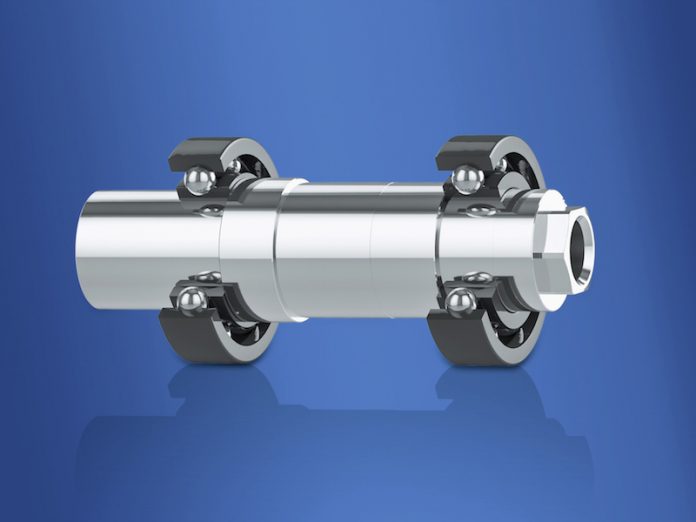

Bộ mã hóa quay HeavyDuty từ Baumer Hzigner vượt trội nhờ thiết kế mạnh mẽ với vòng bi ở cả hai đầu trục. Nhờ khả năng chống vô song đối với tải trọng dọc trục và hướng tâm, thiết lập ổ trục hai mặt này đảm bảo khả năng dự trữ cơ học tối đa và tuổi thọ dài vô song.

Độ bền cơ học: một bộ mã hóa quay HeavyDuty phải có khả năng đàn hồi tốt đến mức nó có thể chịu được các cú sốc mạnh, rung và lực tác dụng lên trục bộ mã hóa quay trong nhiều năm. Trao đổi bộ mã hóa quay rất tốn kém, không phải vì giá cả mà vì cài đặt ở những nơi khó truy cập và hệ thống bị ngừng hoạt động trong thời gian trao đổi. Bộ mã hóa quay HeavyDuty được phân biệt bởi một số đặc điểm: Thiết lập ổ trục hai mặt với kích thước rộng rãi, khoảng cách lớn ở hai đầu trục để bù tải trọng dọc trục và hướng tâm, vỏ chắc chắn và dày, và bảo vệ bền vững các bộ phận bên trong chống va đập và rung .

Độ kín: Bộ mã hóa quay HeavyDuty thường được triển khai trong môi trường bụi, bẩn và ẩm ướt. Vì lý do này, vỏ bộ mã hóa HeavyDuty phải được niêm phong tốt, đặc biệt là tại các điểm quan trọng, thần kinh – trục và các kết nối điện. Hơn nữa, về khả năng tiếp xúc với hóa chất hoặc nước muối, việc bảo vệ chống ăn mòn tốt thông qua vật liệu vỏ và lớp phủ thích hợp là bắt buộc.

Độ bền điện: Bộ mã hóa quay HeavyDuty phải miễn nhiễm với trường điện từ. Chúng được tạo ra bởi các dây cáp không được che chở trực tiếp được định tuyến gần đó, đây là một tình huống khá phổ biến trong nhiều ứng dụng. Nếu không che chắn đầy đủ, các thiết bị điện tử trong bộ mã hóa quay có thể bị phá hủy hoặc cung cấp tín hiệu đo sai. Một điểm khác là dòng trục gây ra bởi sự khác biệt tiềm năng. Họ có thể đốt cháy bôi trơn ổ trục, dẫn đến phá hủy ổ trục. Vì tất cả những lý do này, các thiết bị điện tử bên trong của bộ mã hóa quay HeavyDuty phải được cách ly về điện với môi trường hoạt động.

Cho dù tuyệt đối hay gia tăng – trên tiêu chuẩn

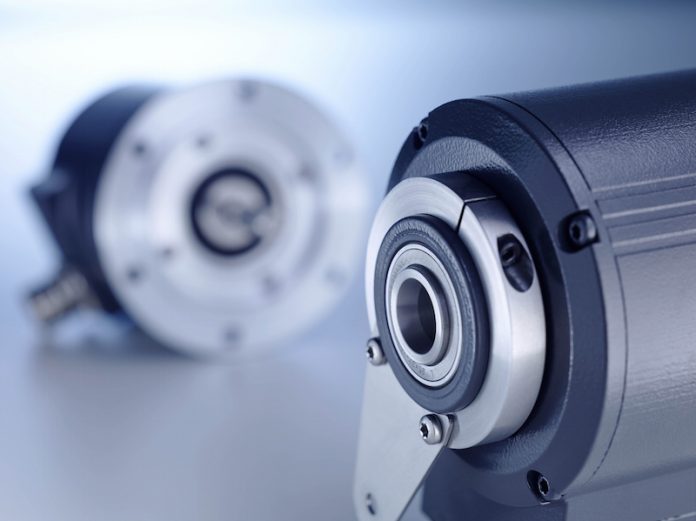

Như đã mô tả ở trên, có các khu vực ứng dụng đa dạng cho các bộ mã hóa quay HeavyDuty. Do đó, danh mục đầu tư hạng nặng của Baumer Hzigner rất đa dạng với nhiều biến thể của bộ mã hóa quay tăng dần hoặc tuyệt đối. HOG 10 / Gord 10 là thiết bị tham chiếu trong số các bộ mã hóa quay tăng dần. Bộ mã hóa quay HOG10 cung cấp nhiều tính năng hơn nữa chỉ được cung cấp bởi Baumer có thể làm tăng đáng kể độ chính xác phù hợp, như thể hiện trong hai ví dụ sau:

Bộ mã hóa quay HeavyDuty thường được triển khai trong môi trường khắc nghiệt tiếp xúc với bụi, hơi ẩm và hóa chất và do đó cần có con dấu bảo vệ mạnh mẽ. Nhưng không phải tất cả các con dấu đều như nhau. Đây là lý do tại sao HOG 10 có sẵn với một số khái niệm niêm phong để bảo vệ tối ưu trong môi trường dầu, ẩm hoặc bụi, để sử dụng trong khí hậu nhiệt đới và ngoài khơi, trong các công trình xi măng hoặc các môi trường đòi hỏi khắt khe khác. Ví dụ, có các con dấu đáng tin cậy và hoàn toàn không bị mài mòn, chịu đựng các tác động bởi các chất rắn thô và hạt mịn và có các thành phần niêm phong có chức năng chống mài mòn tuyệt đối. Ngoài ra, niêm phong không có ma sát ngăn ngừa bất kỳ mất hiệu suất. Một khái niệm niêm phong như vậy là hiệu quả nhất và ít tiêu tốn năng lượng ở tốc độ cao.

Do các bộ mã hóa quay HeavyDuty thường được triển khai trong các cài đặt khổng lồ, nên việc truyền tín hiệu thường phải bao phủ khoảng cách từ 100 mét trở lên. Vì lý do này, Baumer rất coi trọng chất lượng tín hiệu tuyệt vời và đầu ra công suất cao bằng cách sử dụng các bóng bán dẫn công suất ngắn mạch. Thậm chí có những biến thể sản phẩm có khả năng khoảng cách lên tới 550 mét. Trong trường hợp này là không đủ, cáp quang đảm bảo truyền tín hiệu chống nhiễu trong khoảng cách 1,5 km.

Tương tự, các bộ mã hóa quay tuyệt đối như HMG 10 / PMG 10 cũng có các tính năng đặc biệt ngoài các bộ mã hóa tiêu chuẩn: ví dụ: cung cấp đầu ra vị trí chính xác thông qua PROFINET. Thông thường, tín hiệu gia tăng cũng được yêu cầu cho phản hồi tốc độ trong bộ mã hóa quay tuyệt đối, đó là lý do tại sao bộ mã hóa HeavyDuty tuyệt đối cung cấp tín hiệu tốc độ ngoài vị trí tuyệt đối, ví dụ như HTL hoặc TTL, thông qua các giao diện kỹ thuật số nối tiếp như SSI hoặc bus trường. Một số biến thể sản phẩm thậm chí tích hợp một công tắc tốc độ cho thông tin tốc độ giới hạn thông qua đầu ra chuyển đổi.
Giải pháp linh hoạt cho mọi ứng dụng

Có nhiều tùy chọn lắp đặt khác nhau, cho dù là thiết kế trục rỗng (xuyên hoặc không xuyên), trục hình nón hoặc trục rắn với kết nối B10 mặt bích EURO tùy chọn. Nếu được yêu cầu, bộ mã hóa quay nặng, công tắc tốc độ và bộ tạo tacho có thể được kết hợp trong một đơn vị mạnh mẽ, tiết kiệm không gian để cung cấp các loại tín hiệu đầu ra khác nhau được đo tại một trục ổ đĩa cùng một lúc. Các bộ mã hóa lớn như HOG 16/22/28 từ Baumer được sử dụng để giám sát giới hạn tốc độ tối đa của các trục truyền động lớn trong các điều kiện khó khăn nhất, như trong bụi than, không khí ăn mòn hoặc trong nhiệt độ cháy của các nhà máy thép.

Do có nhiều tùy chọn có sẵn, trước tiên, người mua quan tâm nên kiểm tra tốt nhất cùng với các chuyên gia của chúng tôi xem bộ mã hóa quay HeavyDuty phù hợp với ứng dụng dự định. Cho dù cuối cùng bạn chọn sản phẩm nào – độ chính xác và độ bền trên trung bình luôn là một phần của gói bộ mã hóa quay HeavyDuty từ Baumer Hzigner.
