Vòng bi SAC của Koyo để hỗ trợ trục truyền động trục vít chính xác

Giới thiệu

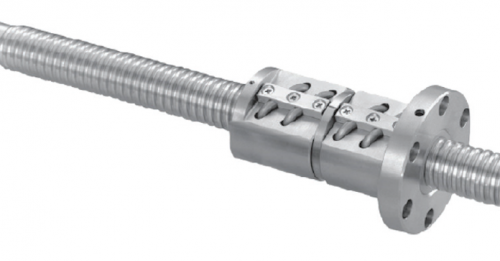

Hệ thống truyền động trục vít bi được sử dụng trong nhiều ứng dụng mà chuyển động quay cần được chuyển thành chuyển động thẳng, với ma sát thấp (hiệu suất cơ học cao) và mức độ chính xác cao. Các ứng dụng điển hình là trong hàng không vũ trụ (fly-by-wire), ô tô (trợ lực lái), hệ thống lắp ráp chính xác, robot, sản xuất bán dẫn (bước) và máy công cụ (máy CNC). Đối với các ứng dụng có độ chính xác cao (cấp micromet), ngoài tải trọng hướng tâm, lực dọc cũng phát huy tác dụng, thì cần đặc biệt chú ý đến thiết kế của ổ trục vít me bi cũng như trục vít me bi và giá đỡ ổ trục của nó.

Kinh nghiệm của JTEKT trong lĩnh vực này
Sau khi hợp nhất Toyoda Machine Works (sản xuất máy công cụ) và Koyo Seiko (sản xuất ổ lăn) vào JTEKT Corporation, vào năm 2006, các kỹ sư của cả hai bộ phận đã làm việc chặt chẽ với nhau để chia sẻ chuyên môn của họ và để tối ưu hóa các vòng bi cần thiết cho nhà nước -công cụ máy móc tối tân với độ chính xác cao được thị trường ngày nay yêu cầu.

Vai trò quan trọng đối với vòng bi đỡ trục vít bi
Mặc dù trong quá trình phát triển hệ thống vít bi mới, người ta thường chú ý nhiều đến thiết kế thích hợp của vòng bi vít (với hệ thống tuần hoàn bên trong) và trục trục chính / trục vít me bi (mài chính xác hoặc cán / nguội), tầm quan trọng của các ổ đỡ trục thường bị đánh giá thấp. Đối với các ứng dụng cần độ chính xác và độ lặp lại của vị trí trục vít me (như trong máy công cụ), vòng bi phải cố định trục tuyệt đối khi chịu các mức tải trọng trục khác nhau từ công suất động cơ và lực quán tính, để tránh phản ứng dữ dội.

Vòng bi tiếp xúc góc đơn để hỗ trợ trục trục chính

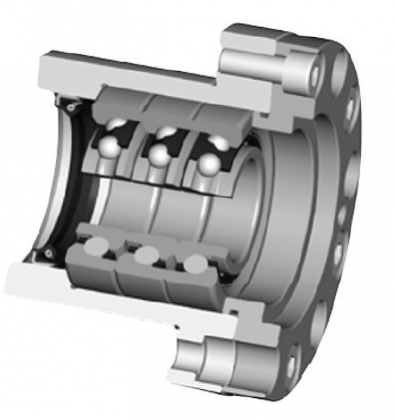

Koyo đã phát triển một loại vòng bi SAC chuyên dụng với hình dạng bên trong đặc biệt (bao gồm góc tiếp xúc 60 °) cung cấp độ chính xác khi vận hành tối đa và hỗ trợ tải hướng tâm / dọc trục thường được yêu cầu cho các ứng dụng máy công cụ hiện đại (tốc độ cao) hoặc cho các ứng dụng với các yêu cầu vận hành tương tự (xem hình 3). Các SAC có thể được lắp thành bộ vào vỏ (xem hình 2) hoặc được cung cấp dưới dạng bộ chịu lực. Các cấu hình khác nhau có sẵn để phù hợp với các điều kiện ứng dụng cụ thể, bao gồm loại khớp nối hai, ba hoặc bốn hàng và tùy chọn đối diện theo các hướng ngược nhau để hỗ trợ tải dọc trục hai chiều.

Để duy trì độ chính xác vốn có của chúng và đảm bảo tuổi thọ lâu dài, cần hết sức cẩn thận để tránh bị nhiễm bẩn và các hạt mài mòn. Việc cài đặt tải trước chính xác là bắt buộc để giảm độ chùng (trục vít chạy tự do theo trục), đồng thời tối ưu hóa tuổi thọ ổ trục (tiết kiệm chi phí) và ma sát bên trong tối thiểu (hiệu suất quay – tiêu thụ năng lượng). Các kỹ sư của Koyo sẽ tư vấn về cấu hình, giải pháp làm kín và cài đặt tải trước phù hợp tùy thuộc vào ứng dụng cụ thể.
