Vòng bi trục chính M-series từ Schaeffler làm cho trục chính mạnh mẽ và bền hơn

Khả năng hoạt động và năng suất của máy công cụ được xác định đáng kể bởi trục chính, trong khi sự phù hợp cho tốc độ cao, độ cứng và độ bền chống lại ảnh hưởng vận hành được xác định bởi ổ trục chính. Các mục tiêu phát triển quan trọng đối với vòng bi Fag trục chính dòng M về chất lượng tuổi thọ X bao gồm một thiết kế bên trong với hành vi ma sát được tối ưu hóa đặc biệt và khả năng chịu đựng cao đối với các điều kiện vận hành nhiệt thay đổi nhanh như các trục thường xảy ra trong trục quay động cơ. Thiết kế được tối ưu hóa giúp giảm đáng kể sự gia tăng tải trước ổ trục gây ra bởi các yếu tố ảnh hưởng như nhiễu giữa lỗ khoan và vòng bi, tốc độ cao và độ dốc nhiệt độ lớn giữa trục và vỏ.

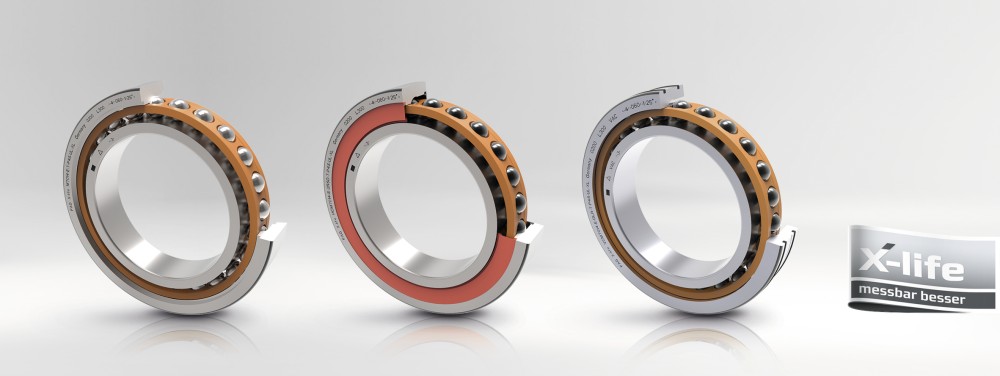

Sê-ri mới có sẵn trong ba phiên bản: M, HCM và VCM. Các quả bóng và vòng của vòng bi trục chính tốc độ cao X biến thể M được sản xuất từ ​​thép chịu lực cán 100Cr6 đã được chứng minh. Phiên bản này cung cấp một giải pháp mang hiệu suất cao, hiệu quả chi phí cho trục chính động cơ. Vòng bi trục chính tốc độ cao X biến thể HCM được trang bị bóng gốm và vòng làm từ thép chịu lực cán 100Cr6. Nhờ sự phù hợp của nó cho tốc độ rất cao, biến thể HCM cho phép tăng hiệu suất của trục chính động cơ.

Vật liệu Vacrodur hiệu suất cao chịu được các điều kiện hoạt động khó khăn

Vòng bi trục chính trong dòng X-life High-Speed ​​X-biến thể VCM cũng có các quả bóng được làm từ vật liệu gốm, nhưng có vòng mang làm từ vật liệu hiệu suất cao Vacrodur mới được phát triển. Thép hiệu suất cao này sở hữu một loạt các đặc điểm nổi bật làm cho nó lý tưởng cho ứng dụng như một ổ trục chính. Liên quan đến giới hạn độ bền, Vacrodur chịu được áp lực cao hơn tới 35% so với thép chịu lực cán 100Cr6 đã được chứng minh. Khả năng mang tải động tăng gấp 2,4 lần so với thép chịu lực cán 100Cr6 tiêu chuẩn – thể hiện mức tăng gấp 13 lần trong tuổi thọ định mức danh nghĩa của ổ trục – đã được xác minh trong các điều kiện bôi trơn tốt trong các thử nghiệm được chứng nhận. Thậm chí có tuổi thọ tăng gấp 25 lần trong điều kiện bôi trơn không đủ.

Vacrodur có độ cứng cao 65 HRC, đồng thời cũng có độ dẻo tốt. Các vết lõm nhỏ hơn và do đó các đường gờ thấp hơn được tạo ra khi các hạt lạ được ghi đè lên trên đường đua. Chúng có thể dễ dàng được cải tổ trong quá trình ghi đè tiếp theo do ma trận vật liệu dẻo. Trong các thử nghiệm được tiến hành trên các giàn thử nghiệm độ bền tại cơ sở của Schaeffler trong điều kiện ô nhiễm được kiểm soát, tuổi thọ vận hành cho đến thất bại mang đã tăng gần 20 lần so với điểm chuẩn hiện có. Những kết quả nổi bật này cũng đã được xác nhận bằng các thử nghiệm được thực hiện tại cơ sở của một số khách hàng.

Một loạt các biến thể và kích cỡ

Dòng vòng bi trục chính tốc độ cao M, HCM và VCM có sẵn cho loạt kích thước 70 và 719 và với các góc tiếp xúc danh nghĩa là 17 và 25 độ. Ba tùy chọn tải trước khác nhau có sẵn. Đường kính lỗ khoan có sẵn từ 25 đến 130mm, và 50 đến 80mm ban đầu sẽ có sẵn cho các phiên bản kín. Phạm vi đường kính hơn nữa cũng được lên kế hoạch trong các giai đoạn phát hành tiếp theo. Các vòng bi cũng có sẵn như là một phiên bản bôi trơn trực tiếp trên vòi với các lỗ bôi trơn và vòng đệm ở vòng ngoài.

Tăng OEE nhờ các ổ trục chính mạnh mẽ

Khi thay đổi vòng bi, bạc đạn Fag trục chính sang dòng M-series, các nhà sản xuất máy và trục chính có thể chọn từ ba giai đoạn hiệu suất liên quan đến sự phù hợp cho tốc độ cao, khả năng chịu tải và tuổi thọ vận hành. Tuổi thọ hoạt động trung bình dài hơn làm giảm đáng kể chi phí vận hành cho các máy công cụ. Chi phí cho việc sửa chữa trục chính thấp hơn so với giờ hoạt động. Đặc biệt, vòng bi trục xoay Vacrodur biến thể VCM có thể chịu được các điều kiện cực kỳ bất lợi trong thời gian dài hơn nhiều so với vòng bi làm từ vật liệu thông thường, làm tăng đáng kể độ bền của ổ trục chính.
